近期我們有客戶設備G104XVN01 V0 液晶屏出現亮線故障，退回我們分析原因和售后處理。下面我們就分享出來友達光電給我們的分析報告.
Step 1 問題定義 /改善主題與目標設定
Problem definition / Improvement subject & Target setup
General Information
No. | Item | Information |
1 | Customer (Site) | Xuhong |
2 | Panel Source | NA |
3 | RMA No. | NA |
4 | Customer Complain | H line |
5 | Project Name/AUO Model (Week Code) | 旭虹/G104XVN01 V0 (24/38) |
6 | AUO S/N(MFG Site | 1V4B83E01TZZZS0110 (S01) |
7 | Receive/Finish Date | 2025-10-09 / 2025-10-13 |
8 | Receive Q’ty | 1 |
9 | Defect rate | (Still waiting for feedback) |
10 | Customer:1.RA or Aging test 2.Reject site | Line reject |
11 | History | Have No Repair History In MA Process |
Step 2 現狀分析
Fact & Data Finding analysis

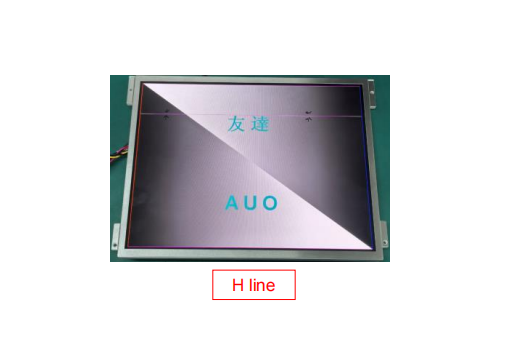

Failure description
Step 3 真因分析與驗證
Root cause analysis and verification
How :

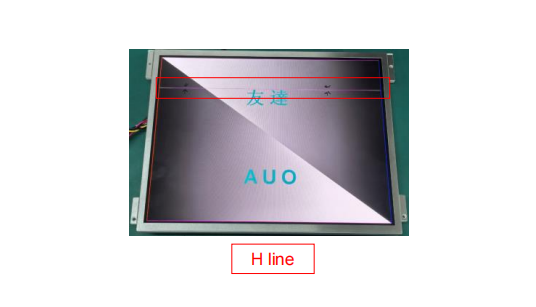

1. 使用AU治具點亮正常，發現H line；
How :

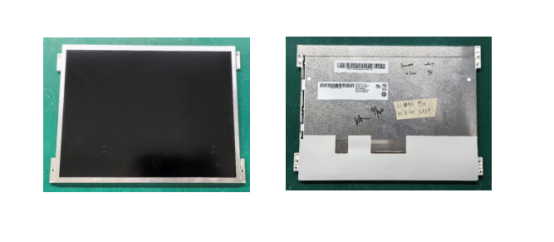

2. 確認G104XVN01 V0 LCD外觀無異常；
How :

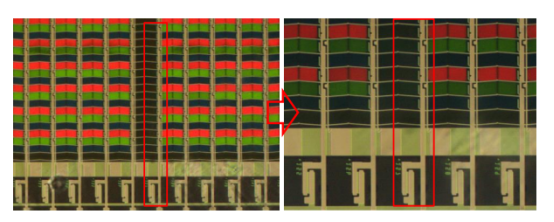

3.OM下確認H line對應的位置為Y=157；
How :

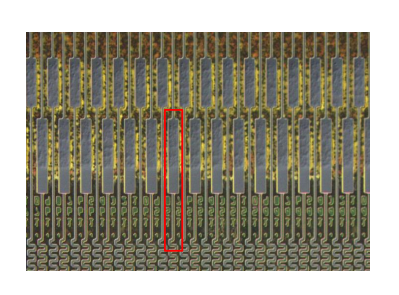

4.OM下確認對應坐標的IC bonding未發現異常；
How :

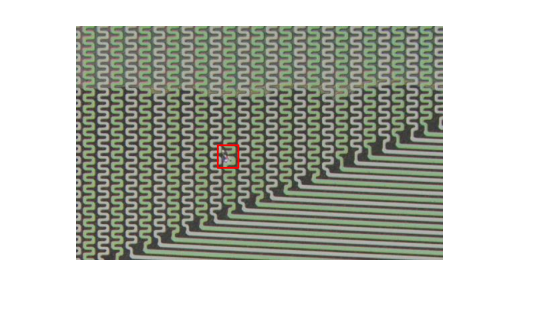

5.OM下觀察對應坐標的cell lead發現lead成膜異常；
Summary
1. 使用AU治具點亮G104XVN01 V0正常，發現H line；
2. 確認G104XVN01 V0 LCD外觀無異常；
3. OM下確認H line對應的位置為Y=157；
4. OM下確認對應坐標的IC bonding未發現異常；
5. OM下觀察對應坐標的cell lead發現lead成膜異常；
Conclusion
H line為cell lead成膜異常導致。
