EJ080NA-04B兼容替代型號不是EJ080NA-05B是TM080SDHG01

發布時間：2021-05-17

EJ080NA-04B是群創8寸液晶屏，早在2013年Q2季度就已經停產了，最近有客戶來詢EJ080NA-04B液晶屏的，可以說EJ080NA-04B市場上已經沒有了任何庫存了，除非拆機二手的。

EJ080NA-04B單從品牌和型號來我們。我們第一反應是EJ080NA-04B兼容替代型號是EJ080NA-05B，對比EJ080NA-04B和EJ080NA-05B產品規格書可知2個型號不能替代，

EJ080NA-04B和EJ080NA-05B對比：

	EJ080NA-04B	EJ080NA-05B
像素數量	1024(RGB)×768, XGA, 160PPI	800(RGB)×600, SVGA, 125PPI
顯示區域	162.048(寬)×121.536(高) mm	162(寬)×121.5(高) mm
外觀尺寸	183(寬)×141(高) mm×5.9(厚) mm	183(寬)×141(高) ×5.9(厚) mm
可視區域	165.2(寬)×124.7(高) mm	164.8(寬)×124.3(高) mm
面板亮度	300 cd/m2 (Typ.)	250 cd/m2 (Typ.)
可視角度	75/75/75/75 (Typ.)(CR≥10)	70/70/50/70 (Typ.)(CR≥10)
顯示顏色	262K/16.7M , 50% NTSC	262K/16.7M , 50% NTSC
信號接口	LVDS (1 ch, 6/8-bit) , 40 pins , FPC	Parallel RGB (1 ch, 6/8-bit) , 50 pins , FPC
驅屏電壓	3.3/11.5/22/-7V (Typ.)(VCC/AVDD/VGH/VGL)	3.3/10.4/16.0/-7.0V (Typ.)(VCC/AVDD/VGH/VG
工作環境	工作: -10 ~ 50 °C ; 存儲: -20 ~ 60 °C	工作: -20 ~ 70 °C ; 存儲: -30 ~ 80 °C

EJ080NA-04B和EJ080NA-05B像素分辨率不同和型號接口也存在差異，故EJ080NA-04B和EJ080NA-05B不能兼容替代用。我們根據產品詳情規格書推薦EJ080NA-04B兼容替代型號的是天馬8寸TM080SDHG01液晶屏。

	EJ080NA-04B	TM080SDHG01
面板品牌	奇美 (Chimei Innolux)	天馬 (TIANMA)
面板尺寸	8.0英寸	8.0英寸
面板類型	a-Si TFT-LCD, 液晶模組	a-Si TFT-LCD, 液晶模組
像素數量	1024(RGB)×768, XGA, 160PPI	1024(RGB)×768 XGA 160PPI
顯示區域	162.048(寬)×121.536(高) mm	162.048(橫)×121.536(豎) mm
外觀尺寸	183(寬)×141(高) mm	183(橫)×141(豎) ×3.7(厚) mm
開口區域	165.2(寬)×124.7(高) mm	164.65(橫)×124.14(豎) mm
面板亮度	300 cd/m2 (Typ.)	400 cd/m2 (Typ.)
對比度	700:1 (Typ.) (TM)	700:1 (Typ.) (TM)
光源類型	WLED , 20K小時 , 不含驅動	WLED [3S9P] , 30K小時 , 無驅動
可視角度	75/75/75/75 (Typ.)(CR≥10)	80/80/80/80 (Typ.)(CR≥10)
顯示顏色	262K/16.7M , 50% NTSC	262K/16.7M , 50% NTSC
信號接口	LVDS (1 ch, 6/8-bit) , 40 pins , FPC	40 pins LVDS (1 ch, 6/8-bit) , FPC
驅屏電壓	3.3/11.5/22/-7V (Typ.)(VCC/AVDD/VGH/VGL)	3.3/11.5/20.0/-7.0V (Typ.)(DVDD/AVDD/VGH/VGL)
工作環境	工作: -10 ~ 50 °C ; 存儲: -20 ~ 60 °C	工作溫度: -20 ~ 70 °C ; 存儲溫度: -30 ~ 80 °C

EJ080NA-04B和TM080SDHG01對比可知，尺寸大小是完全一樣，像素分辨率也都是1024*768，其中型號接口也完全一樣LVDS (1 ch, 6/8-bit) , 40 pins , FPC，TM080SDHG01相比EJ080NA-04B視角更好一點點，顯示亮度也號100 cd/m2 (Typ.)，背光壽命也高10K小時，工作溫度也好一些。TM080SDHG01可以直接替換EJ080NA-04B使用。

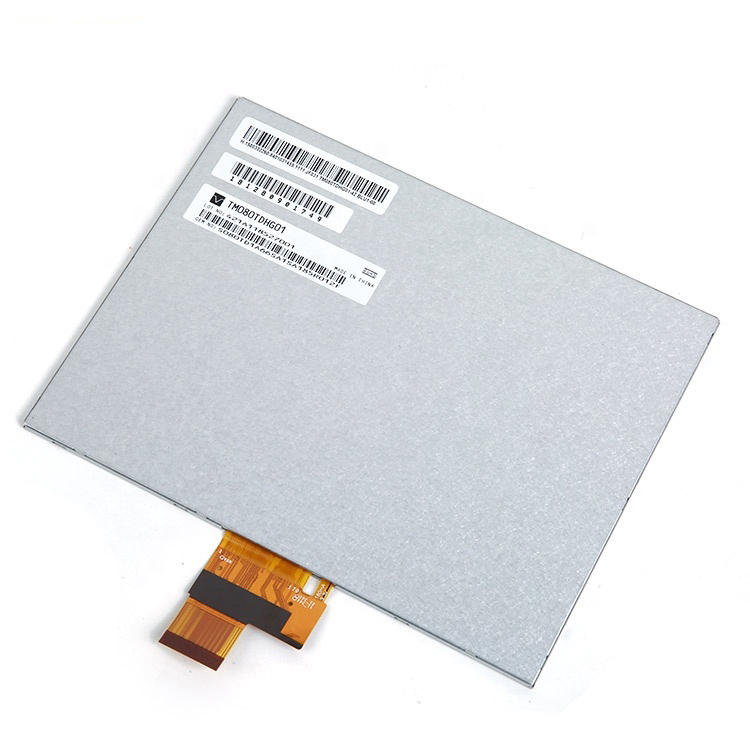

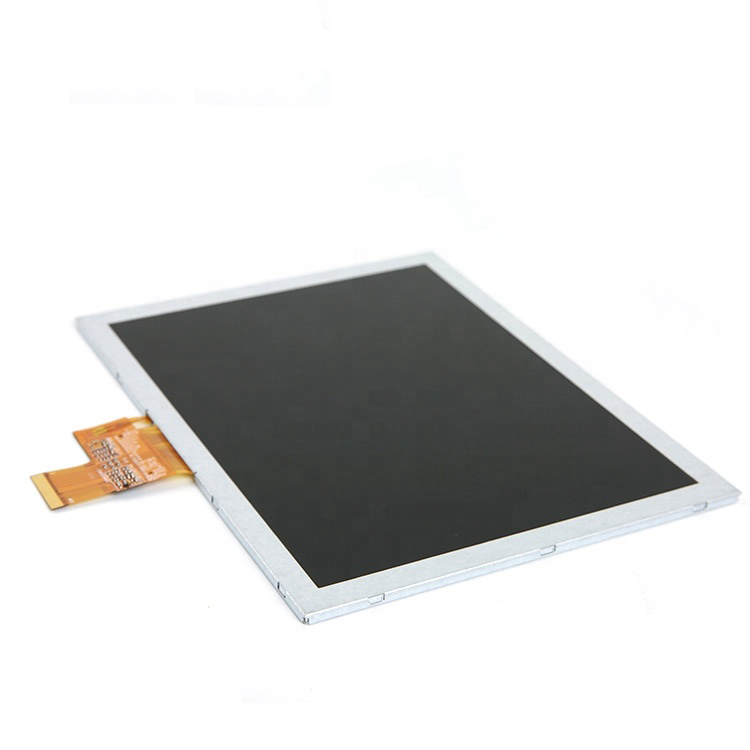

TM080SDHG01產品實物圖：
