OLED屏的驅動--Adafruit_SSD1306庫

發布時間：2019-06-27

什么是OLED 屏幕

OLED 屏幕作為一種新型的顯示技術，其自身可以發光（普通的液晶屏是用背光燈發光的，oled是靠像素點本身發光的），亮度，對比度高，功耗低，在當下備受追捧。而在我們正常的顯示調整參數過程中，我們?cè)絹?lái)越多的使用這種屏幕。屏幕分辯率有128*64,128*32等，屏幕尺寸有0.96和1.3英寸等。

發光顏色有黃色、白色、藍色、雙色等。

目前我們經常使用的 OLED 屏幕一般有兩種接口，IIC 或者 SPI

IIC接口有4個針腳（VCC,GND SCL,SDA）

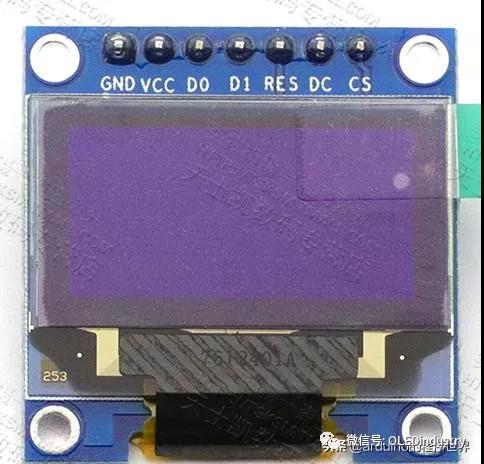

SPI接口（D0時鐘，D1數據，RES復位，DC命令/數據選擇，CS片選）

驅動芯片來說主要有SSD1306、SH1107兩種

一般OLED屏幕都會有一套相配套的程序庫，比較主流的是Adafruit_GFX、Adafruit_SSD1306庫和u8g、u8g2。我本人必要愿意用u8g系列的庫。因?yàn)樗δ軓?qiáng)大。

今天，我們先來以SSD1306芯片的12864屏幕為例，介紹Adafruit系列庫的使用。

Adafruit_GFX和Adafruit_SSD1306 有什么關系呢？

Adafruit_GFX定義了一系列的繪畫方法（線，矩形，圓....），屬于基礎類，并且最重要的一點，drawPixel方法由子類來實現。Adafruit_SSD1306定義了一系列跟SSD1306有關的方法，并且重寫了drawPixel方法，屬于擴展類。

也就是說Adafruit_SSD1306是以Adafruit_GFX為基礎，專門用于SSD1306芯片的驅動庫。這個庫的功能是畫圖。

以下，我們通過具體的程序來講解庫的用法。

#include <Wire.h>

#include <Adafruit_GFX.h>

#include <Adafruit_SSD1306.h>

#define OLED_RESET 4

Adafruit_SSD1306 display(OLED_RESET);

#define NUMFLAKES 10

#define XPOS 0

#define YPOS 1

#define DELTAY 2

#define LOGO16_GLCD_HEIGHT 16

#define LOGO16_GLCD_WIDTH 16

#if (SSD1306_LCDHEIGHT != 64)

#error("Height incorrect, please fix Adafruit_SSD1306.h!");

#endif

//以下為定義顯示的內容

static const uint8_t PROGMEM Heart_16x16[] = {

 0x00,0x00,0x18,0x18,0x3C,0x3C,0x7E,0x7E,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,

 0xFF,0xFF,0x7F,0xFE,0x3F,0xFC,0x1F,0xF8,0x0F,0xF0,0x07,0xE0,0x03,0xC0,0x00,0x00//未命名文件0

};//顯示一個心形

static const uint8_t PROGMEM Strong_16x16[] =

{0x10,0x10,0x28,0x48,0x84,0x02,0x7D,0x44,

0x44,0x44,0x54,0x24,0x04,0x04,0xF8,0x00,

0x20,0x20,0x20,0x24,0x24,0x25,0x24,0x24,

0x24,0x24,0x24,0x24,0x21,0x21,0x29,0x10}/*"創",0*/

void setup() {

 Serial.begin(115200);

 delay(500);

 // by default, we'll generate the high voltage from the 3.3v line internally! (neat!)

 display.begin(SSD1306_SWITCHCAPVCC, 0x3C); // 定義I2C地址

}

void loop() {

 test_SSD1306();

}

void test_SSD1306(void){

 //檢測全屏顯示(看看有沒有大面積壞點)

 display.fillScreen(WHITE);

 display.display();

 delay(2000);

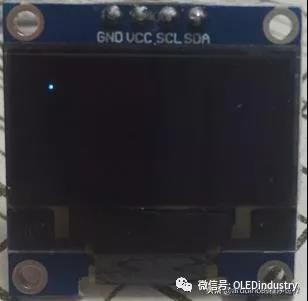

 //畫點 點坐標(10,10)

 display.clearDisplay(); //清除緩存

 display.drawPixel(10, 10, WHITE);

 display.display();

 delay(2000);

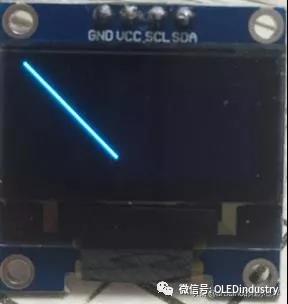

 // 畫線 從(0,0)到(50,50)

 display.clearDisplay();

 display.drawLine(0, 0,50,50, WHITE);

 display.display();

 delay(2000);

 //畫空心矩形 左上角坐標(x0,y0) 右下角坐標(x1,y1)

 display.clearDisplay();

 display.drawRect(0,0,128,64,WHITE);

 display.display();

 delay(2000);

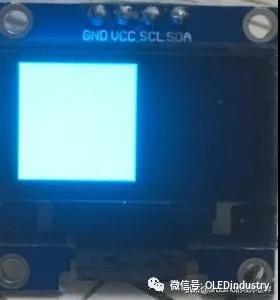

 //畫個實心矩形

 display.clearDisplay();

 display.fillRect(0,0,64,64,WHITE);

 display.display();

 delay(2000);

 //畫空心圓

 display.clearDisplay();

 display.drawCircle(20,20,20,WHITE);

 display.display();

 delay(2000);



 //畫實心圓

 display.clearDisplay();

 display.fillCircle(20,20,20,WHITE);

 display.display();

 delay(2000);

 //畫空心三角形

 display.clearDisplay();

 display.drawTriangle(20,0,0

把這段代碼燒錄到arduino內，運行后觀察結果。

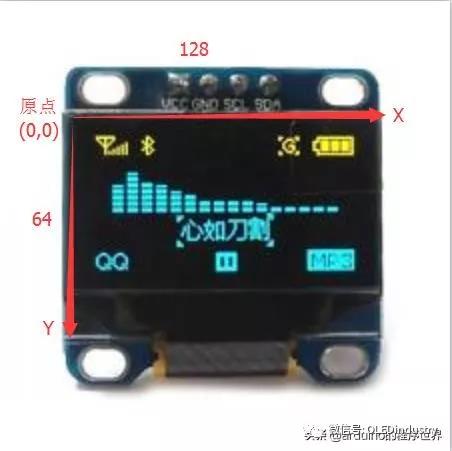

先弄清楚OLED 屏幕的坐標系統

這其實就是一個128(width)X64(height)點陣。在坐標系中，左上角是原點，向右是X軸，向下是Y軸。

單個函數講解，大家可以跟上面的程序相對應

1.begin()

初始化I2C地址，在Arduino setup調用。

2.clearDisplay()

把Buffer清零，其實就是把OLED對應的緩存(緩存對應點陣數據)清掉

3.display()

把Buffer數據顯示到屏幕上，任意一個需要顯示的操作都需要調用這個方法，不然就僅僅是寫入緩存而已。

4.drawPixel(int16_t x, int16_t y, uint16_t color)

畫點 點坐標(x,y)

5.drawLine(int16_t x0, int16_t y0, int16_t x1, int16_t y1, uint16_t color)

畫線 從(x0,y0)到(x1,y1)

6.drawRect(int16_t x, int16_t y, int16_t w, int16_t h, uint16_t color)

畫空心矩形 左上角坐標(x0,y0) 寬度是w 高度是h

7.fillRect(int16_t x, int16_t y, int16_t w, int16_t h, uint16_t color)

畫實心矩形 左上角坐標(x0,y0) 寬度是w 高度是h

8.drawCircle(int16_t x0, int16_t y0, int16_t r, uint16_t color)

畫空心圓,圓心(x0,y0),半徑 r

9.fillCircle(int16_t x0, int16_t y0, int16_t r, uint16_t color)

畫實心圓,圓心(x0,y0),半徑 r

10.drawTriangle(int16_t x0, int16_t y0, int16_t x1, int16_t y1,

int16_t x2, int16_t y2, uint16_t color)

畫空心三角形,上面第一個角坐標(x0,y0),下面左邊角坐標(x1,y1),下面右邊角坐標(x2,y2)

11.fillTriangle(int16_t x0, int16_t y0, int16_t x1, int16_t y1,

int16_t x2, int16_t y2, uint16_t color)

畫實心三角形,上面第一個角坐標(x0,y0),下面左邊角坐標(x1,y1),下面右邊角坐標(x2,y2)

12.drawRoundRect(int16_t x0, int16_t y0, int16_t w, int16_t h,

int16_t radius, uint16_t color)

畫空心圓角矩形,左上角坐標(x0,y0) 寬度是w 高度是h,圓角半徑 radius

13.fillRoundRect(int16_t x0, int16_t y0, int16_t w, int16_t h,

int16_t radius, uint16_t color)

畫實心圓角矩形,左上角坐標(x0,y0) 寬度是w 高度是h,圓角半徑 radius

14.drawBitmap(int16_t x, int16_t y, const uint8_t *bitmap,

int16_t w, int16_t h, uint16_t color)

畫任意圖形，左上角坐標(x,y)，圖形數據 bitmap，圖形高度h 寬度w， 其實，任意的圖形最終都轉成點陣的顯示方式，bitmap可以是真正圖片的數據，也可以是單個文字的字模。

15.ShowCN_16(int16_t x, int16_t y, const uint8_t *bitmap,uint8_t size,uint16_t color)

顯示一行文字(16X16字模)，左上角坐標(x,y),字模bitmap，字?jǐn)?shù)size

其他的方法，大家摸索一下，很容易理解。

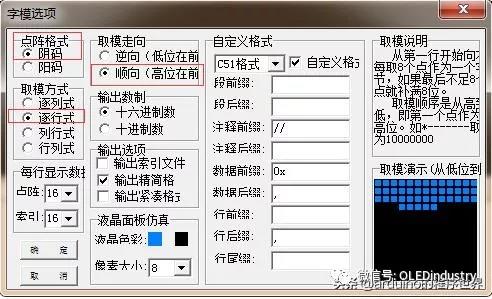

上面那一大堆的16進制數據是什么？實際上是用取模軟件把圖片、文字轉化成數據，這些數據輸入進單片機后，就能轉化成圖像了。

大家自行百度：PCtoLCD2002

以上，簡要的介紹了第一種OLED 屏幕的驅動方法。
