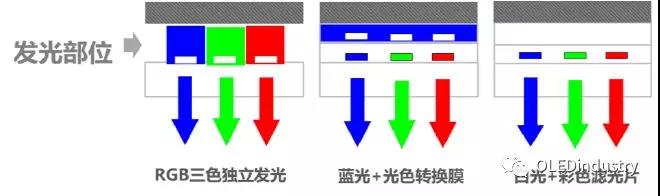

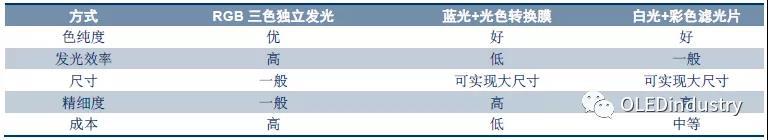

顯示器全彩色是檢驗顯示器是否在市場上具有競爭力的重要標志，因此許多全彩色化技術也應用到了OLED 顯示器上，按面板的類型通常有下面三種：RGB象素獨立發光，彩色濾光膜（Color Filter）和光色轉換（Color Conversion）。
RGB像素獨立發光

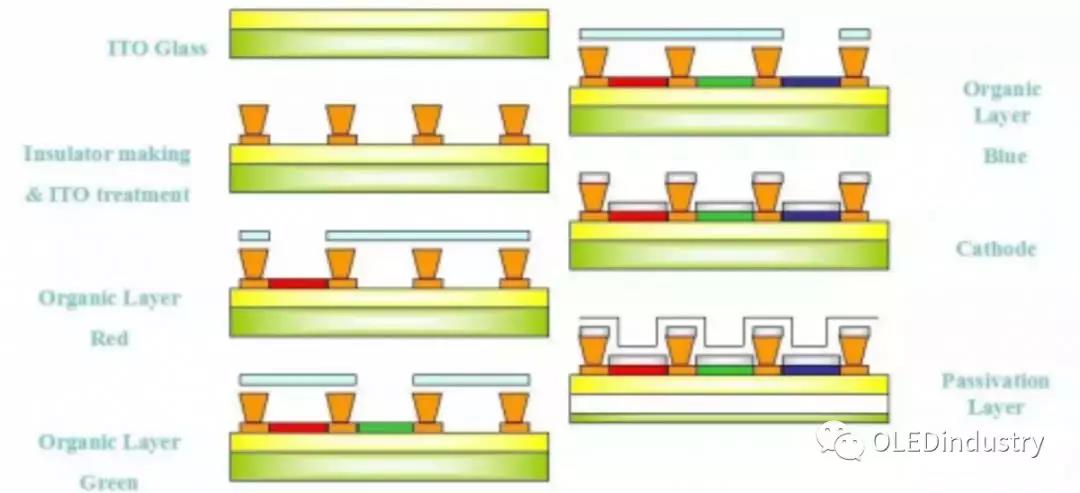

利用發光材料獨立發光是目前采用最多的彩色模式。它是利用精密的金屬蔭罩與CCD像素對位技術，首先制備紅、綠、藍三基色發光中心，然后調節三種顏色組合的混色比，產生真彩色，使三色OLED 元件獨立發光構成一個像素。
該項技術的關鍵在于提高發光材料的色純度和發光效率，以及提高金屬蔭罩刻蝕技術。
作為OLED的核心，有機半導體發光材料通常包含具有剛性平面結構的共軛小分子、金屬配合物和聚合物。常用三基色材料特征及其分類如下：
藍色發光材料
藍光發光波長通常約為450nm，對應光子能量約為2.76 eV。藍色發光材料的HOMO與LUMO能級差較大，相比于紅色發光和綠色發光材料，藍色發光材料分子的共軛度較小，并且大多呈現扭曲剛性結構。常用藍光材料為 TMTPEPA、 BDPAS以及ST-G1等。

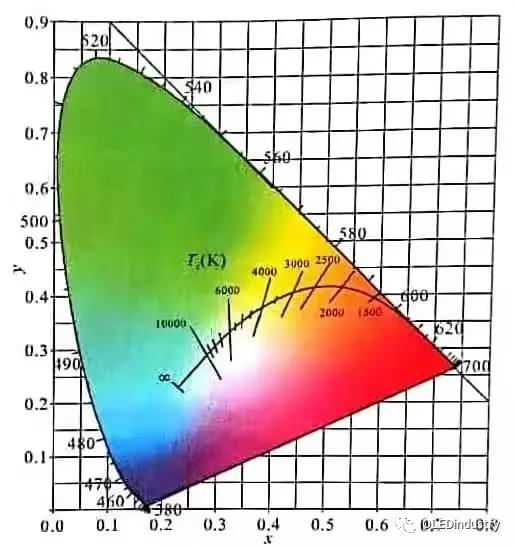

CIE坐標系統
綠色發光材料
綠光的發光波長約為532nm，對應光子能量約為2.33eV，常用綠色發光材料有Alaq3、 TDETE、 Coumarin、NpGl等。
紅色發光材料
紅光的發光波長約為65nm，對應的光子能量為1.9 ev，在三基色中，紅色發光材料的HOMO與LUMO能級差最小，常用紅光材料有紅熒烯、PTPP、 DCJTB以及Tz-Gl等。
有機小分子發光材料面臨的最大瓶頸在于，RGB材料的壽命差別大，尤其是紅色和藍色材料的純度、效率與壽命尚需提高。因而，通過對主體發光材料接雜，進而得到色純度高、發光效率高以及穩定性強的藍光和紅光。相對于具有明確分子結構和分子量的小分子發光材料而言，高分子發光材料的優點是可以通過化學修飾調節其發光波長，得到從藍到綠到紅的覆蓋整個可見光范圍的各種顏色，但是其壽命比小分子發光材料短很光效率和壽命都有待提高。
隨著OLED 顯示器的彩色化、高分辨率和大面積化，金屬蔭罩刻蝕技術直接影響著顯示板畫面的質量，所以對金屬蔭罩圖形尺寸精度及定位精度提出了更加苛刻的要求。
關于RGB像素獨立發光，那不得不談到像素排列問題。目前AMOLED屏幕中以三星為代表的的Pentile RGB排列方式最被人熟知，此排列方式的單個像素點與標準的RGB排列方式不一樣，大部分AMOLED屏每個像素使用紅綠或藍綠進行排列，進而并列排列時巧妙地共用子像素，從而使整個屏幕依然達到全色彩顯示。
不足之處
1、AMOLED采用Pentile像素排列方式，實際分辨率僅可達到標稱的三分之二，在較低dpi的情況下顆粒感會非常重，近看可見很明顯的彩點，文字、表格、圖形等所有色塊邊界在顯示時需要臨近像素協助發光，導致邊緣發虛、帶雜色等嚴重不可避免的問題。
2、AMOLED強調綠色，造成其過于鮮艷的效果，長時間觀看產生視疲勞。AMOLED的色溫有問題（還是Pentile的問題）。
3、AMOLED的對比度超高，但在顯示較暗的畫面時，容易出現色塊，尤其是動態畫面；而且它的超高對比度一定程度上是來自于不發光的黑色。
4、AMOLED各像素都是獨立的發光體，所以在老化過程中可能會出現不同像素老化程度不一樣導致亮度不一樣，這樣偏色問題將變得更加復雜。
5、顯示白色時AMOLED耗電量比LCD還要大，所以為什么使用AMOLED屏的手機UI均為深色系。但目前上網、游戲、電子書等應用的畫面幾乎均為高亮度的色彩，且多數網站的背景色為白色。
理論上說每個像素缺少一種顏色問題不大，顯示驅動可以用臨近的進行顯示。
但實踐中這對軟件要求更高，而且圖像很可能會產生偽影、mura。關于AMOLED顯示，除了像素的設計還有一個就是驅動技術也是關鍵技術之一。下面介紹下OLED像素驅動電路的常見設計。
OLED像素驅動電路設計

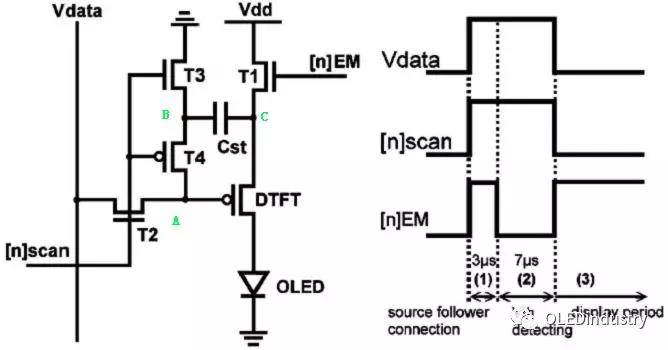

補償電路設計 1

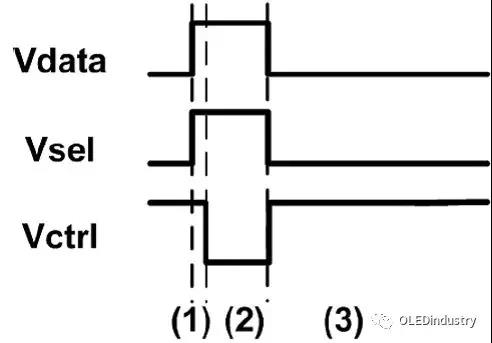

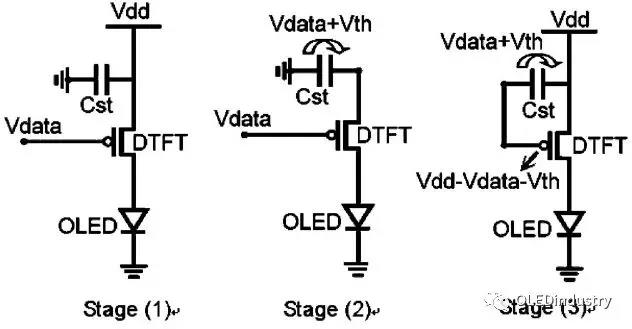

工作原理
補償電路設計 2
光色轉換
光色轉換是以藍光OLED 結合光色轉換膜陣列為基礎的，首先制備藍光OLED 的器件，然后利用高能量的藍光激發光色轉換材料得到紅光和綠光，從而獲得全彩色。
該項技術的關鍵在于提高光色轉換材料的色純度及光色效率。這種技術不需要金屬蔭罩對位技術，只需蒸鍍藍光OLED 元件，是未來大尺寸全彩色OLED 顯示器極具潛力的全彩色化技術之一。
但它的缺點是光色轉換材料容易吸收環境中的藍光，造成圖像對比度下降，同時光導也會造成畫面質量降低的問題。目前掌握此技術的日本出光興產公司已生產出10 英寸的OLED 顯示器。
彩色濾光膜
此種技術是利用白光OLED 結合彩色濾光膜，首先制備發白光OLED 的器件，然后通過彩色濾光膜得到三基色，再組合三基色實現彩色顯示。
該項技術的關鍵在于獲得高效率和高純度的白光，它的制作過程不需要金屬蔭罩對位技術，可采用成熟的液晶顯示器LCD 的彩色濾光膜制作技術，在大尺寸全彩色OLED 顯示器-電視方面，具有很大潛力。
但采用此技術使透過彩色濾光膜所造成光損失高達三分之二。目前日本TDK公司和美國Kodak公司采用這種方法制作OLED 顯示器。
