液晶UT-TCON-N1.1邏輯板適用于AT070TN92/EJ080NA-05B

發布時間：2022-03-24

　　液晶屏選型經常會遇到液晶屏接口和板子不一樣，液晶屏其他參數都滿足，如果選擇接口合適的液晶屏，價格成本會高很多，這個時候我們可以通過TCON轉換板來實現。

　　TCON一般指邏輯板。

　　邏輯板也叫屏驅動板，中心控制板，TCON板。邏輯板的作用是把數字板送來的LVDS圖像數據輸入信號(輸入信號包含RGB數據信號、時鐘信號、控制信號三類信號)通過邏輯板處理后，轉換成能驅動液晶屏的LVDS信號，再直接送往液晶屏的LVDS接收芯片。

　　今天我們就來介紹一款UT-TCON-N1.1邏輯板

　　1. 適用范圍

　　1.本標準適用于AT070TN92/EJ080NA-05B等通用50PIN接口以及LSA40AT9001/A104SN03 V.1等通用

　　2. 產品功能描述

　　2.1     LVDSL轉TTL

　　2.1.1  把單6位的LVDS信號轉成TTL信號直接驅動TFT液晶屏

　　2.1.2  自帶液晶屏背光驅動電路

　　2.2    TTL轉TTL

　　2.2.1  用AT070TN83 /AT070TN83 V.1屏 40PTTL信號轉成50P或60P TTL信號直接驅動屏

　　2.2.2   自帶背光驅動電路無需外配LED驅動

　　  注意轉換時兩種轉換只能選一種

　　3. 工作環境

　　3.1  工作溫度：-20℃～+70℃

　　3.2  工作濕度： 90%RH(不可有結露)

　　4.  保存環境

　　4.1  保存溫度: -20℃～+80℃

　　4.2 保存濕度: 90%RH(不可有結露)

　　5.產品規格

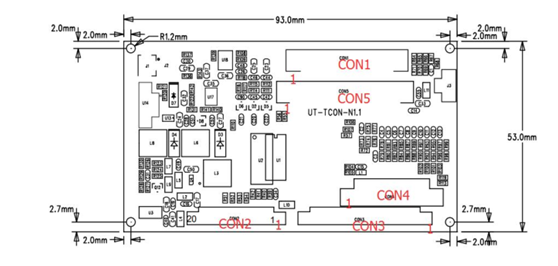

　　5.1產品外形結構(單位:mm)

　　5.2產品實物圖片

　　關于具體UT-TCON-N1.1產品接口定義CON1( 液晶屏FPC接口 ) 50 PIN/0.5m、

　　CON1( 液晶屏FPC接口 ) 50 PIN/0.5mm、CON4(TTL信號輸入AT070TN83 V.1)40PIN /0.5mm、CON4(TTL信號輸入AT070TN83 V.1)40PIN /0.5mm、CON3(TTL信號輸入) 30PIN /1.0、CON2(LVDS信號輸入) 20PIN/1.0、J2(LED背光輸出)2PIN、電氣參數 (LSA40AT9001)電氣回路等其他信息可以問杭州旭虹科技要一份產品詳細的規格書。

AT070TN83 V.1：http://www.www.flavcorporate.cn/qunchuang/7inch/AT070TN83_V.1.html

群創7寸液晶屏：http://www.www.flavcorporate.cn/qunchuang/7inch/
