了解AMOLED/LCD面板生成中的世代、最優利用率及倒

發布時間：2018-05-08

· 三星顯示公司推出世界上第一條4.5G OLED生產線

· 京東方再建一條10.5G LCD生產線

· 維信諾云谷（固安）第6代全柔AMOLED生產線開始進行設備搬入

這些是在顯示面板行業內，投資或者量產AMOLED以及LCD中常見的事件標題。在這些文章的標題中，“代”是什么意思？那一代的概念何時開始，我們現在有多少代呢？

今天OLEDindustry來向大家介紹顯示面板所在的母玻璃的世代。

什么是一代顯示面板？

要理解“生成”的概念，您需要知道顯示面板創建的初始階段。有機發光二極管（OLEDs）或液晶顯示器（LCD）通常以大型玻璃基板開始，在其上制造基板，然后在面板制造之上。根據要制造的面板的尺寸，一個玻璃基板可以被分配55英寸電視尺寸的多個空間，或者5英寸智能電話的數百個空間。

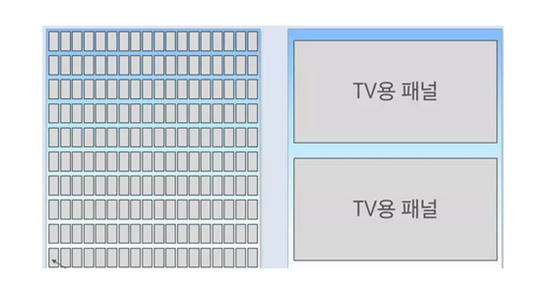

一個基板切割智能手機與電視數量對比

圖一一個基板切割智能手機與電視數量對比

這種作為面板生產基礎的大型玻璃基板在業界被稱為“母玻璃”。這一代人根據母玻璃的大小劃分。然後，使用英文“Generation”的縮寫，意思是“世代”，該世代的編號由附加的“G”表示。

在液晶顯示器第一次大規模生產的時候，很難以技術上的大型基板來生產。因此，壁架本身的尺寸很小，大小約為270×360毫米。這被稱為第一代母玻璃的大小。然而，在這里不應該誤解，這一代的定義并不完全定義為法律或法規。例如，對于10.5代的B公司和11代的C公司，實際分類賬的規模可能是相同的。根據公司的戰略或環境使用類似規模的母玻璃時，通常將同一代人定義為同一代人，制造商通過主頁正式披露其代。

按世代大小進行尺寸比較

顯示器一代已經演變成越來越多的世代。1G（世代）開始于270x360mm，并不總是規則，但它已增加到該區域大約是一代的兩倍大的原則。目前，全球規模最大的10.5G（一些公司的11G）為2940x3370mm，因此面積增加了約100倍。下圖將尺寸的比例直接與圖片進行了比較。

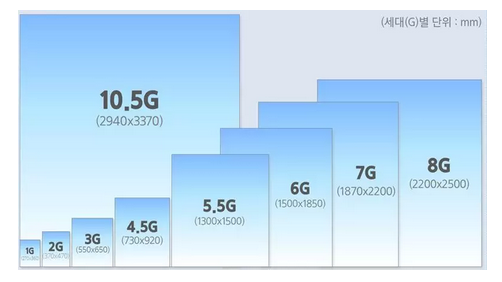

面板世代的演變

圖二、面板世代的演變

分類賬規模越來越大的原因是因?yàn)樘幚泶笮头诸愘~的技術在引進的初始階段還不夠，而且規模越大，生產大型面板的生產力就越高。讓我們仔細研究一下生產力意味著什么。

什么是母玻璃最優利用率的大小？“倒角效率”的管理

基本上，制造過程中的母玻璃利用率越大，一次可制造的面板就越多，因此，生產面板數量相同的面板更具時代性，這是一個玻璃杯。

另外，創建大型面板產品（如電視機和顯示器）時，生產力更為重要。隨著市場對大尺寸電視機和大尺寸顯示器的需求增加，面板必須制作符合它的大尺寸產品。但是，根據您創建的面板的大小，您是否可以有效利用母玻璃會有所不同。

理論上，8G可以生產6個55英寸的電視面板，但只有3個可以生產65英寸的電視面板。如果生產55英寸，則丟棄的零件很少。在65英寸的情況下，還有很多東西需要丟棄。（當然，近年來，為了提高效率，將剩余區域分配給監視器等較小的尺寸，這就算常說的混切）。在這種情況下，實際面板面積相對于壁架總面積的比率被稱為“倒角效率”。從面板效率的角度來看，倒角效率越高，分類賬的使用效果越好。

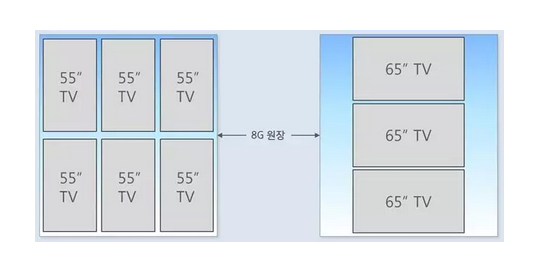

一個8 G基板對應切割的55英寸與65英寸的對比
